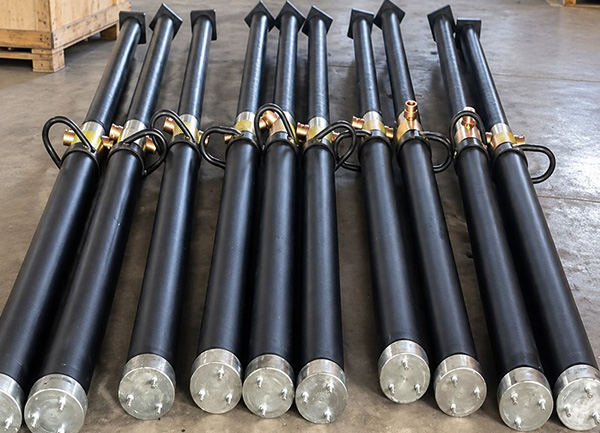

DWB系列轻型临时用单体液压支柱采用外部供液恒阻式设计，其恒阻特性通过三用阀中的安全阀机构实现。
当巷道顶板压力增大，支柱承受的载荷超过额定工作阻力（30kN）时，内腔高压液体推动安全阀垫压缩弹簧，安全阀开启溢流，活柱随之下缩，使顶板压力回落至额定值附近。这一恒阻机制使支柱不会因顶板突然来压而刚性抵抗导致结构破坏，而是通过可控的让压方式释放多余能量。
对于轻型临时支护设备而言，恒阻特性尤为重要。DWB系列支柱的额定工作阻力相对较低，恒阻溢流功能能够在顶板异常来压时及时保护支柱结构，避免因超载造成支柱损坏或顶板事故，为作业人员的安全撤离提供保障。
|
项 目 |
单位 |
DW35 |
DW31.5 |
DW28 |
DW25 |
DW22 |
DW20 |
DW18 |
DW16 |
DW14 |
DW12 |
DW10 |
DW08 |
DW06 |
||
|
高度≤ |
mm |
3500 |
3150 |
2800 |
2500 |
2240 |
2000 |
1800 |
1600 |
1400 |
1200 |
1000 |
800 |
630 |
||
|
高度≥ |
mm |
2700 |
2350 |
2000 |
1700 |
1440 |
1240 |
1110 |
1005 |
900 |
792 |
685 |
578 |
485 |
||
|
行 程 |
mm |
800 |
800 |
800 |
800 |
800 |
760 |
690 |
595 |
500 |
408 |
315 |
222 |
145 |
||
|
重量（无油） |
Kg |
82.8 |
78 |
71.7 |
58 |
55 |
48 |
47 |
43.5 |
40 |
36.3 |
32 |
26.2 |
25.1 |
||
|
工作载荷 |
KN |
150 |
200 |
250 |
300 |
|||||||||||
|
工作液压 |
MPa |
19.1 |
25.5 |
31.8 |
38.2 |
|||||||||||
|
初撑力 |
KN |
118 ~ 157 |
||||||||||||||
|
泵站压力 |
MPa |
15或20 |
||||||||||||||
|
升柱速度 |
mm/s |
≥60 |
||||||||||||||
|
降柱速度 |
mm/s |
≥40 |
||||||||||||||
|
油缸直径 |
mm |
Φ100 |
||||||||||||||
|
底座面积 |
cm 2 |
113 |
||||||||||||||
|
工作介质 |
—— |
|
|
含M10乳化剂1-2%的乳化液 |
||||||||||||
